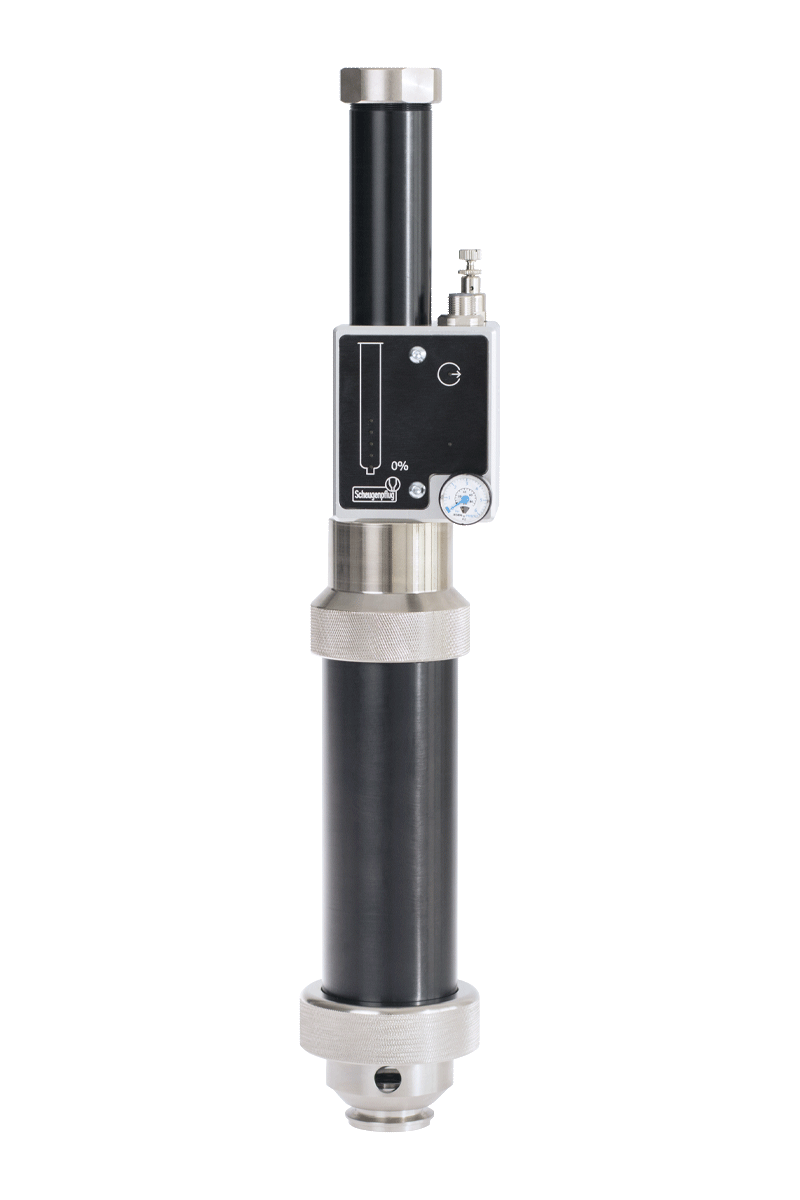

Klein, kompakt und benutzerfreundlich
Bei der Materialversorgung über handelsübliche Semco-Kartuschen oder Euro-Kartuschen ist – je nach deren Größe – das System A90 C die richtige Wahl.
Die Förderung des Materials aus der Kartusche in das Dosiersystem erfolgt mittels Pressluft, die auf den Kartuschenstopfen drückt. Zusätzlich wird der Kartuschenstopfen vom Kolben des Pneumatikzylinders nachgeführt, was einen reibungslosen Ablauf beim Ausdrückvorgang sicherstellt. Mithilfe verschiedenfarbiger LEDs wird dem Benutzer der aktuelle Füllstand der Kartusche im unteren Füllstandsbereich (< 30 mm) direkt angezeigt. Darüber hinaus kann über ein kleines Sichtfenster überprüft werden, ob überhaupt eine Kartusche eingelegt ist. Zum Bedienkomfort dieser Materialfördereinheit trägt schließlich der ohne großen Kraftaufwand durchführbare Kartuschenwechsel bei. Für kleines Budget bietet dieses System eine sichere und störungsfreie Materialversorgung.
Ihre Vorteile
- Platzsparende Bauweise
- Benutzerfreundliches System
- Störungsfreie Förderung auch kleinster Materialmengen
- Geeignet zur Montage auf Portalachsen
A90 CV: Materialförderung mit Vakuumandocken
Die Variante A90 CV verfügt neben den herkömmlichen Funktionen zusätzlich über die neue Funktion des Vakuumandockens. Diese ermöglicht erstmals eine automatisierte Entlüftung beim Kartuschenwechsel und somit ein absolut blasenfreies Andocken der Materialkartusche an das Dosiersystem. Der Materialausschuss pro Kartuschenwechsel lässt sich so um bis zu 90 Prozent reduzieren. Neben höchster Prozesssicherheit profitieren Anwender damit von deutlichen Kosteneinsparungen – vor allem bei sehr teuren Vergussmedien.
Für das Vakuumandocken wurde eine innovative Andockhülse mit Filtereinsatz entwickelt. Die Hülse wird manuell auf die volle Materialkartusche aufgesteckt und diese anschließend in der Kartuschenhalterung der A90 CV platziert. Mittels eines Ejektors wird in der Andockhülse entlüftet. Der integrierte Filtereinsatz verhindert dabei, dass Vergussmaterial in die Ejektorleitung gelangt.
Auf einen Blick
++ = sehr gut + = gut (+) = bedingt − = nicht
Varianten der Materialfördereinheit
Verfügbare Varianten für Semco-Kartuschen
| Variante | Semco 6 oz1 | Semco 12 oz1 | Semco 20 oz1 | Semco 32 oz1 |
|---|---|---|---|---|
| in ml | 170 | 340 | 610 | 950 |
| Gewicht (kg) | 1,85 | 2,05 | 2,28 | 2,49 |
| Max. Höhe (mm) | 469 | 734 | 594 | 795 |
| Max. Durchmesser (mm) | 83 | 83 | 99 | 99 |
1oz = UK, liquid
Weitere Größen auf Anfrage
Video zur Funktionsweise
Bis zu 90 Prozent weniger Materialausschuss pro Kartuschenwechsel.
Für Dosieranwendungen mit hochviskosen Materialien und niedrigem Medienverbrauch hat Scheugenpflug seine bewährte Materialfördereinheit A90 C weiterentwickelt: Die neue A90 CV sorgt nicht nur für eine prozesssichere und störungsfreie Förderung des Vergussmaterials von der Kartusche zum Dosierer.
